Seit dem ersten Umbau sind einige weitere Willies zu mir gekommen. Auch in der Variante mit Uhr und dem liegenden Willie auf der Bank konnte ich die bestehende Platine verwenden, sie wird hier lediglich um 90° gedreht eingebaut.

Für das Lautstärke-Potentiometer habe ich nun eine einheitliche Lösung (Foto fehlt noch), bestehend aus einem Piher PT10MV Trimmpoti (Sechskantantrieb) und der passenden Steckachse. Durch die höhere Bauform muss die Platine mit zwei 3mm Distanzstücken und entsprechend längeren Schrauben montiert werden.

Aktuell ist eine Platine für die Willie-Varianten ohne Uhr in Arbeit. Bei der stehenden Figur würde zwar die vorhandene Platine passen, der Halter für die Platine nimmt aber nur die kleinere Version auf, so dass ich eine direkt passende Variante ohne Eingang für den Uhrenkontakt entworfen habe.

Die üblichen Verschleißteile fallen bei allen Modellen an, als da wären die Batteriekontakte (hier verwende ich Typen von Keystone, die mit kleinerer Anpassung an Kontakt und/oder Kunststoff-Bodenplatte sicher eingebaut werden können, sowie ide Gummiriemen. Aktuell verwende ich vom Durchmesser passende Vierkantriemen mit 1x1mm, die etwas höhere Reibung verglichen mit den 0,75mm/0,8mm Riemen des Originals scheint kein Problem darzustellen, allerdings baue ich normalerweise auch die Andruckrolle für das Tonband aus.

In den 1980er Jahren kamen in Japan die musikalischen Porzellanfiguren der Firma Melody-In-Motion(tm) auf den Markt. Die Wiedergabe der Musik erfolgte von einem Endlos-Tonband, welches vom selben Motor bewegt wurde wie auch die mechanischen Funktionen der Figuren.

Beim hier gezeigten Clockpost Willie (“Pennerwillie an der Uhr”) dreht sich der Kopf der Porzellanfigur hin und her. Neben der Abnutzung des Bande kommt es durch Ermüdung von Kunststoffteilen nach den nunmehr etlichen Jahren seit der Herstellung häufig zu “Bandsalat”, die Reparatur der Mechanik erschien mir nicht sinnvoll. Bisher als Ersatz erhältliche “Digital-Chips” sind aktuell nicht verfügbar, so dass die hier vorgestellte Ersatzplatine entstand.

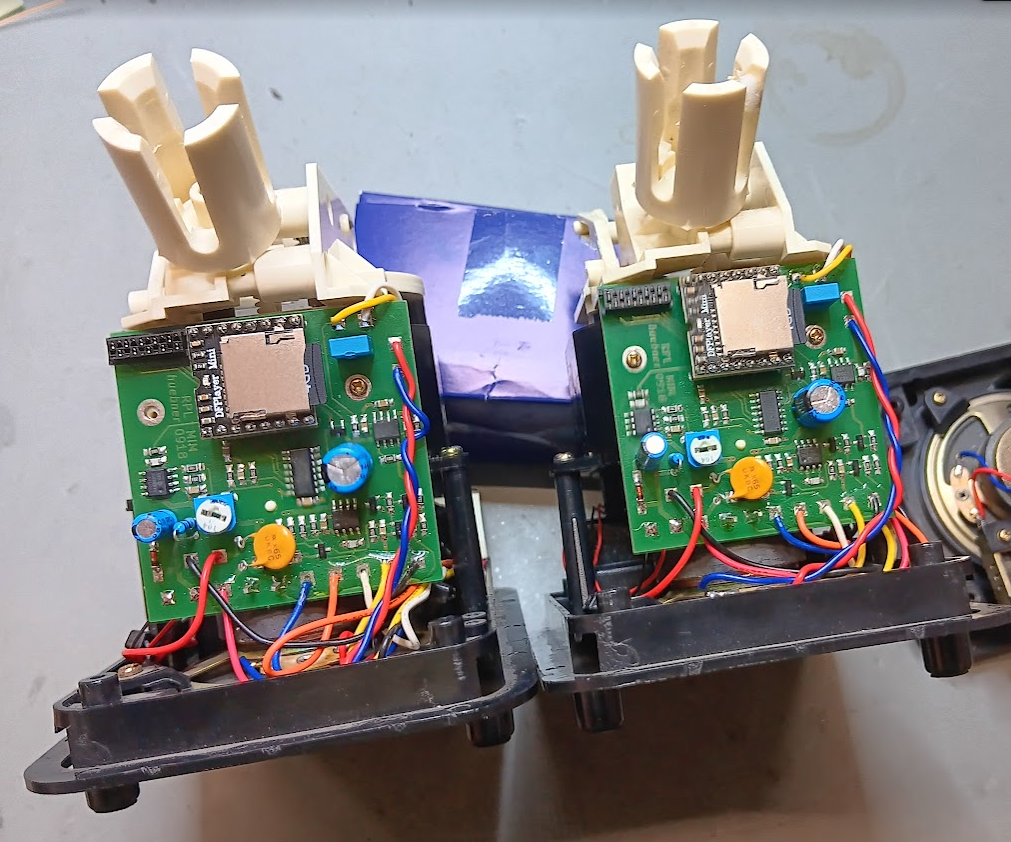

Die Platine setzt ein Standard-MP3-Playermodul ein und ergänzt die Ablaufsteuerung (uhrgesteuert oder Dauerbetrieb), den Leistungsverstärker, die Stromversorgungsschaltungen und die Drehzahlsteuerung für den Motor, der nunmehr nur für die Bewegung der Figur verbleibt.

Die Batteriespannung wird überwacht und bei niedriger Spannung abgeschaltet; eine Ausgabe eines als MP3-Daten vorliegenden Hinweistones, die Absenkung der Lautstärke oder eine andere Art der Signalisierung ist denkbar, aber aktuell nicht umgesetzt.

Zum Abschluss ein kurzes Video des fertigen “Willie”, leider hat die Handy-Kamera den Ton etwas verzerrt.
